Netty线程模型

本文介绍Netty的线程模型以及服务端、客户端启动、客户端接入等流程。

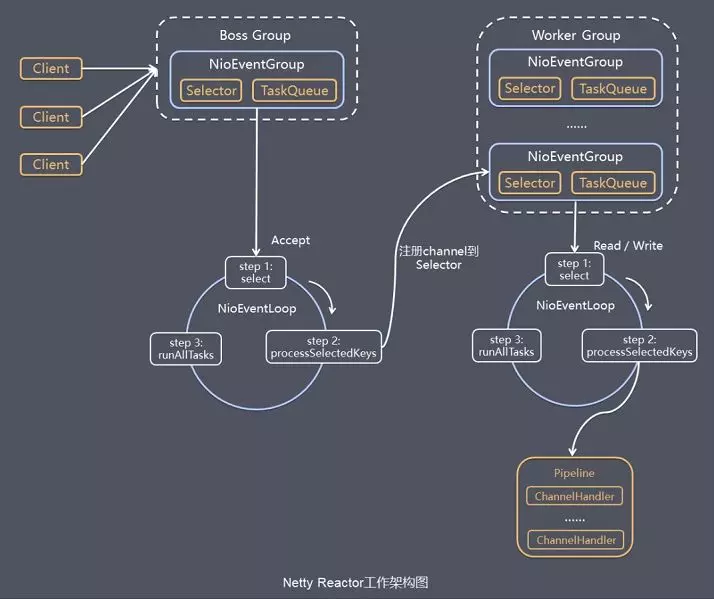

Netty Reactor


ServerBootstrap启动流程

Client接入流程

Bootstrap启动流程

TCP粘包/拆包问题

TCP粘包/拆包的基础知识

TCP是一个”流”协议，在业务上认为，一个完整的包可能会被拆分成多个包进行发送，也有可能把多个小的包封装成一个大的数据包发送，这就是所谓的TCP粘包/拆包问题。

由于底层的TCP协议无法理解上层的业务数据，所以在底层不能保证数据包不被拆分和重组，这个问题只能通过上层的应用协议栈设计来解决：

• 消息定长，不够补空格
• 在包尾增加回车换行符进行分割
• 将消息分为消息头和消息体，消息头中包含消息总长度或消息体长度的字段
• 更复杂的应用层协议

没考虑TCP粘包/拆包的问题案例

TCP粘包导致的读半包问题
查看example模块中的\ TimeServerTcpStickyException 和 TimeClientTcpStickyException:

服务端只收到2条消息，说明客户端发送的消息发生了TCP粘包：

服务端只收到2条消息，因此只发送2条应答，但实际上客户端值收到一条包含2个”BAD ORDER”的消息，说明服务端返回的应答消息也发生了TCP粘包：

使用Netty解决读半包问题

为了解决TCP粘包/拆包导致的问题，Netty默认提供了多种编解码器用于处理半包。

查看example模块中的 TimeServerFixTcpStickyException 和 TimeClientFixTcpStickyException:

分别在服务端和客户端添加 LineBasedFrameDecoder 和 StringDecoder 解决问题。

服务端正常收到客户端的100次请求：

客户端正常收到服务端的100次应答消息：

问题

Netty的消息可靠性机制

• 网络通信类故障

  1. 客户端指定连接超时时间
  2. TCP心跳机制
  3. 故障定制：客户端的断连重连机制，消息的缓存重发，接口日志中详细记录故障细节，运维相关功能，例如告警、触发邮件/短信等

select、poll 与 epoll 的区别

IO多路复用：I/O是指网络I/O,多路指多个TCP连接(即socket或者channel）,复用指复用一个或几个线程。意思说一个或一组线程处理多个TCP连接。最大优势是减少系统开销小，不必创建过多的进程/线程，也不必维护这些进程/线程。
　　IO多路复用使用两个系统调用(select/poll/epoll和recvfrom)，blocking IO只调用了recvfrom；select/poll/epoll 核心是可以同时处理多个connection，而不是更快，所以连接数不高的话，性能不一定比多线程+阻塞IO好,多路复用模型中，每一个socket，设置为non-blocking,阻塞是被select这个函数block，而不是被socket阻塞的。

select机制

基本原理：
　　客户端操作服务器时就会产生这三种文件描述符(简称fd)：writefds(写)、readfds(读)、和exceptfds(异常)。select会阻塞住监视3类文件描述符，等有数据、可读、可写、出异常 或超时、就会返回；返回后通过遍历fdset整个数组来找到就绪的描述符fd，然后进行对应的IO操作。一个连接对应一个fd。
优点：
　　几乎在所有的平台上支持，跨平台支持性好
缺点：
　　由于是采用轮询方式全盘扫描，会随着文件描述符FD数量增多而性能下降。
　　每次调用 select()，需要把 fd 集合从用户态拷贝到内核态，并进行遍历(消息传递都是从内核到用户空间)
　　默认单个进程打开的FD有限制是1024个，可修改宏定义，但是效率仍然慢。

select的调用过程如下：

（1）使用copy_from_user从用户空间拷贝fd_set到内核空间

（2）注册回调函数__pollwait

（3）遍历所有fd，调用其对应的poll方法（对于socket，这个poll方法是sock_poll，sock_poll根据情况会调用到tcp_poll,udp_poll或者datagram_poll）

（4）以tcp_poll为例，其核心实现就是__pollwait，也就是上面注册的回调函数。

（5）__pollwait的主要工作就是把current（当前进程）挂到设备的等待队列中，不同的设备有不同的等待队列，对于tcp_poll来说，其等待队列是sk->sk_sleep（注意把进程挂到等待队列中并不代表进程已经睡眠了）。在设备收到一条消息（网络设备）或填写完文件数据（磁盘设备）后，会唤醒设备等待队列上睡眠的进程，这时current便被唤醒了。

（6）poll方法返回时会返回一个描述读写操作是否就绪的mask掩码，根据这个mask掩码给fd_set赋值。

（7）如果遍历完所有的fd，还没有返回一个可读写的mask掩码，则会调用schedule_timeout是调用select的进程（也就是current）进入睡眠。当设备驱动发生自身资源可读写后，会唤醒其等待队列上睡眠的进程。如果超过一定的超时时间（schedule_timeout指定），还是没人唤醒，则调用select的进程会重新被唤醒获得CPU，进而重新遍历fd，判断有没有就绪的fd。

（8）把fd_set从内核空间拷贝到用户空间。

poll机制

　　基本原理与select一致，也是轮询+遍历；唯一的区别就是poll没有最大文件描述符限制（使用链表的方式存储fd），使用 pollfd 结构而不是 select 的 fd_set 结构。

epoll机制

基本原理：
　　没有fd个数限制，用户态拷贝到内核态只需要一次，使用时间通知机制来触发。通过epoll_ctl注册fd，一旦fd就绪就会通过callback回调机制来激活对应fd，进行相关的io操作。
epoll之所以高性能是得益于它的三个函数
　　1)epoll_create()系统启动时，在Linux内核里面申请一个B+树结构文件系统，返回epoll对象，也是一个fd
　　2)epoll_ctl() 每新建一个连接，都通过该函数操作epoll对象，在这个对象里面修改添加删除对应的链接fd, 绑定一个callback函数
　　3)epoll_wait() 轮训所有的callback集合，并完成对应的IO操作
优点：
　　没fd这个限制，所支持的FD上限是操作系统的最大文件句柄数，1G内存大概支持10万个句柄
　　效率提高，使用回调通知而不是轮询的方式，不会随着FD数目的增加效率下降
　　内核和用户空间mmap同一块内存实现(mmap是一种内存映射文件的方法，即将一个文件或者其它对象映射到进程的地址空间)

例子：100万个连接，里面有1万个连接是活跃，我们可以对比 select、poll、epoll 的性能表现
　　select： 不修改宏定义默认是1024,l则需要100w/1024=977个进程才可以支持 100万连接，会使得CPU性能特别的差。
　　poll： 没有最大文件描述符限制,100万个链接则需要100w个fd，遍历都响应不过来了，还有空间的拷贝消耗大量的资源。
　　epoll: 请求进来时就创建fd并绑定一个callback，主需要遍历1w个活跃连接的callback即可，即高效又不用内存拷贝。
